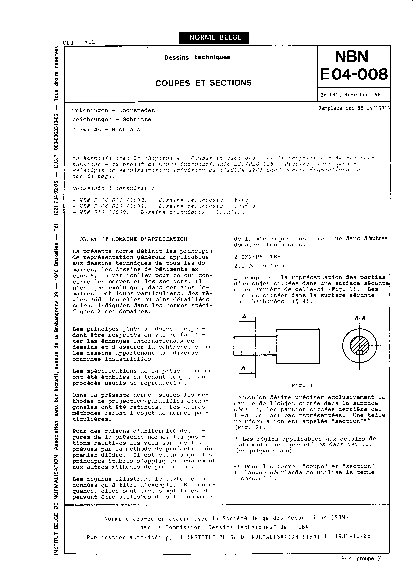

NBN E 04-008:1981

La présente norme définit les principes de représentation généraux applicables aux dessins techniques de tous les domaines, les dessins de bâtiments exclus, en particulier pour ce qui concerne les couples et les sections. Il n'est pas exclu que, dans certains domaines techniques particuliers, des règles additionnelles ou plus détaillées soient indiquées dans les normes spécifiques à ces domaines.
Les principes généraux doivent cependant être respectés en vue de faciliter les échanges internationaux de dessins et d'assurer la cohérence entre les dessins appartenant aux diverses branches industrielles.
Les spécifications de la présente norme ont été établies en tenant compte des procédés usuels de reproduction.
Dans la présente norme, seules les méthodes de projections parallèles orthogonales ont été retenues. Les autres méthodes feront l'objet de normes particulières.
Pour des raisons d'uniformité des figures de la présente norme, les positions relatives des vues sont celles prévues par la méthode de projection du premier dièdre. Il est entendu que les principes établis s'appliquent également aux autres méthodes de projection.
Les figures illustrant le texte ne sont données qu'à titre d'exemple. En conséquence, elles sont très simplifiées et peuvent être utilisées dans les domaines de la mécanique aussi bien que dans d'autres domaines techniques.
